鋼管磁粉探傷機（機電分開、非接觸式磁化）結構示意圖
為了讓需要采購鋼管磁粉探傷機的客戶，對鋼管熒光磁粉探傷機有一個總體的結構組成印象。宏旭特提供結構示意圖，供參詳。
注明：本探傷機結構示意圖，針對鋼管探傷機，可兼顧氣瓶感應磁化無損檢測，不能用于需直接通電法檢測的工件。

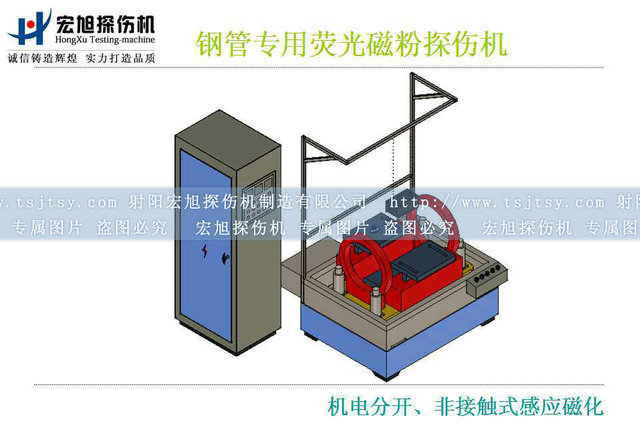

1、鋼管磁粉探傷機三維圖示

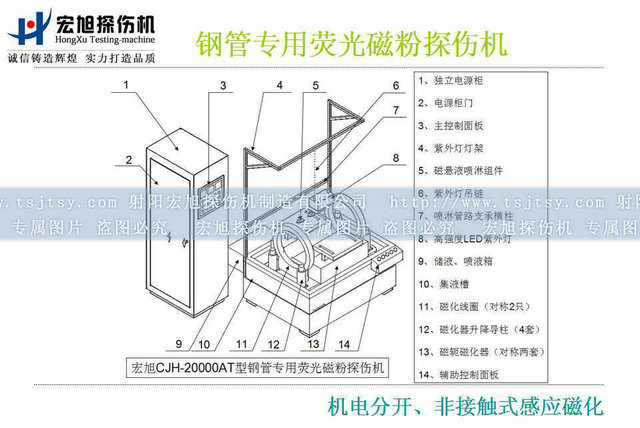

2、鋼管磁粉探傷機的結構示意圖
3、接箍磁粉探傷機結構示意圖的分項說明
|
序號 |
名稱 |
功能說明 |
|
1 |
獨立電源柜 |
用于探傷機交流磁化功能及相關程序動作的控制 |
|
2 |
電源柜門 |
快速開啟，便于對電路電器進行控制及檢修。配有專用鑰匙。 |
|
3 |
主控制面板 |
用于磁粉探傷機各功能切換及開啟，提供數字電流顯示。 |
|
4 |
紫外燈燈架 |
用于紫外線黑光燈的定位、懸吊 |
|
5 |
磁懸液噴淋組件 |
由多只噴頭組成，用于磁懸液的多方向噴灑，流量可調節。 |
|
6 |
紫外燈吊鏈 |
用于紫外線黑光燈的懸吊，可調節高度及位置。 |
|
7 |
噴淋管路支承橫柱 |
用于萬向銅噴頭的固定支承作用 |
|
8 |
高強度黑光燈 |
LED紫外線黑光燈，距工件表面380mm處，照度達到9000μw/cm2 |
|
9 |
儲液、噴液箱 |
用于磁懸液的儲液、攪拌、噴液的專用裝置 |
|
10 |
集液槽 |
不銹鋼制作，內置磁化器，用于將磁懸液回收至儲液箱，循環使用。 |
|
11 |
磁化線圈 |
左右分列，用于對鋼管的縱向磁化，檢測周向裂紋 |
|
12 |
磁化器升降導柱 |
配合內置的升降機，電動升降調節與鋼管的中心高。 |
|
13 |
磁軛磁化器 |
置于2只磁化線圈的中間，磁極可調，用于大小口徑鋼管的周向磁化，檢測縱向裂紋。 |
|
14 |
輔助控制面板 |
位于設備磁化位，用于磁粉探傷機主控制面板的輔助功能控制。 |
注明：1、本機無暗室。
2、本機無輔助上料、進料、下料輔機，如有需要，請另行配套自制或由我公司代為制造。
3、本探傷機配有專用透明檔液板，確保磁懸液在噴灑時濺出機外，弄臟地面及操作者的衣服。
如有關于鋼管磁粉探傷機，技術咨詢、詢價、采購，請聯系我們，我公司技術人員將隨時恭候您的來電。
