| 產品名稱 | 產品型號 | 產品規格 |
| CJW-3000輪轂磁粉探傷機 | 輪轂磁粉探傷機 | 磁粉探傷機 |

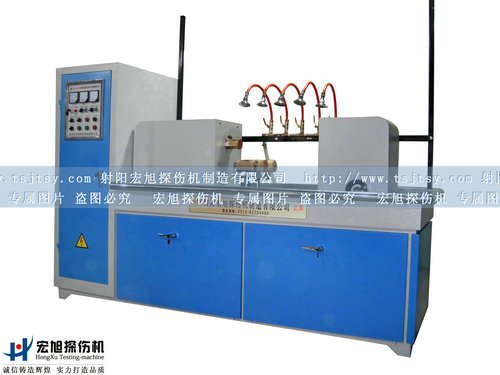

CJW-3000輪轂熒光磁粉探傷機是我廠生產的一種低電壓交流機電一體型熒光探傷機設備，可對輪轂及輪轂內外環零件進行周向、縱向、復合磁化和自動退磁，具有斷電相位控制功能，交流磁化不漏檢，可用于連續法和剩磁法探傷?？蓪?shí)現夾緊、噴灑磁懸液、磁化、松開等一系列探傷過程。
該輪轂熒光探傷機主電路采用可控硅無節調壓電路，具有噪音低、性能可靠、壽命長等特點。完全具備對鐵磁性零件進行熒光磁粉探傷所需要的功能，能發現被檢測零件表面及近表面因鑄造、鍛壓、淬火、研磨、疲勞等引起的各種裂紋、夾渣等極細微的缺陷。
能按規定程序完成除上、下料觀察以外的全部探傷過程、邏輯斷電相位、衰減式自動退磁，可對各種粉末冶金及其小型零部件進行復合磁化、速度快、靈敏度好、效率高是一種經濟實用型設備。
主要技術指標：
本機按照GB/T15822.3—2005/ISO9934-3:2002《磁粉檢測》制造。
輸入電源：三相四線 380V±10% 50Hz，瞬時最大功率30KVA
暫載率：40%
磁化電流
周向：AC 0—3000A（工件最大外徑的15倍），連續可調(帶斷電相位控制)
縱向：AC：0－16000AT，連續可調（帶斷電相位控制），縱向線圈內徑150mm。
退磁效果：剩磁≤2Gs
電極間距：200mm
氣動夾緊：穿棒行程0-250mm
夾緊方式：氣動夾緊（氣源用戶自備）
氣源氣壓： 0.4—0.8MP
操作方式：自動控制和手動單步操作
磁化方式：單周向磁化，單縱向磁化和復合磁化
紫外線強度：工件表面離紫外燈泡380mm處強度不低1000uw/cm2
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：磁化效果：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，A型2號試片貼面，在工件的任意方位顯示清晰。
磁化電源柜：600*500*1700mm；
夾持裝置：2800（長）*800（寬）*1300（高）mm(不包括暗室)；
退磁機1500（長）*500（寬）*1000（高）mm
重量:約2000Kg。
輪轂熒光磁粉探傷機屬于非標無損檢測設備，咨詢采購請聯系我們，我們將提供詳細的關于探傷機結構、技術參數、圖片等供您選定參考。
